Автор: Правильный выбор блока питания начинается с понимания его основной схемы работы. В этой статье мы разберем основные типы блока питания, их ключевые особенности и подскажем, на что обращать внимание при покупке. Зная устройство и принципы функционирования, проще определить подходящую модель для конкретных задач.
Основные типы блоков питания делятся на линии по конвертации энергии, среди них выделяют трансформаторные, импульсные и комбинированные схемы. Каждый из этих вариантов имеет свои преимущества и ограничения, что влияет на подбор в зависимости от условий эксплуатации, требований к стабильности и размера устройства.
Понимание принципа работы помогает понять, как выбрать блок питания с нужными характеристиками. Трансформаторные устройства отличаются высокой надёжностью и низким уровнем помех, тогда как импульсные обладают меньшими габаритами и легче, что делает их популярным выбором для небольших устройств и современных технологий. Разбор этих схем даст основу для правильного решения при проектировании или модернизации системы питания.
Типы блоков питания и их конструктивные особенности
Перед выбором блока питания важно учитывать его конструктивные особенности. В основном выделяют три типа: модульные, немодульные и блоки питания с фиксированным кабелем. Каждый из них обладает своими преимуществами и нюансами, которые влияют на удобство установки и обслуживания.
| Тип блока питания | Конструктивные особенности | Плюсы | Минусы |
|---|---|---|---|
| Модульные | Отсутствие лишних кабелей, возможность подключать только необходимые провода | Обеспечивают аккуратность в сборке системы, улучшают вентиляцию | Чуть выше цена по сравнению с немодульными моделями, возможна сложность подключения у новичков |
| Немодульные | Все кабели закреплены на месте, универсальное подключение | Более простые в установке, дешевле, универсальны | Меньше свободы в управлении кабелями, риск запутывания и плохой вентиляции |
| Блоки питания с фиксированным кабелем | Кабели проложены внутри корпуса и выходят через специальные отверстия | Дешевле, проще в дизайне | Невозможно заменить кабели, при необходимости их замены требует разборки корпуса |
В зависимости от ситуации, для сборки компактных систем или игровых ПК рекомендуется выбирать модульные блоки для точной настройки кабельных соединений. Для неоднократных апгрейдов или бюджетных вариантов отлично подойдут немодульные модели. А в случае малых проектов с ограниченными возможностями по ремонту или модернизации хороши блоки с фиксированными кабелями за счет своей простоты и стоимости.

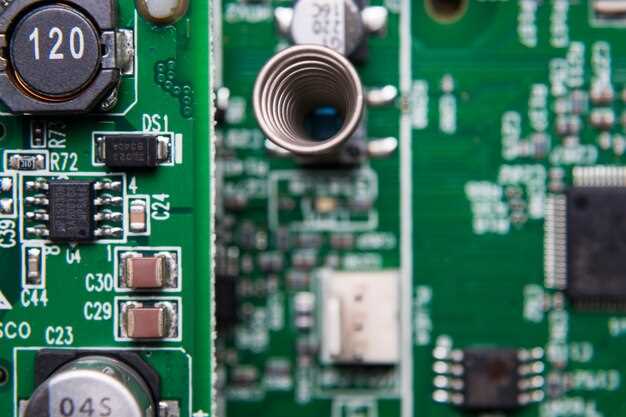

Классические импульсные блоки: преимущества и недостатки
Классические импульсные блоки питания быстро реагируют на изменения нагрузки, что делает их подходящим выбором для устройств с переменным потреблением мощности. Они обычно компактнее и легче по сравнению с линейными аналогами, что особенно важно при ограниченных габаритах устройств или необходимости снижения веса.
Особенностью таких блоков является высокая эффективность – около 85-95%. Это позволяет снизить энергопотери и уменьшить нагрев элементов внутри корпуса. Хорошо продуманная защита от короткого замыкания и перенапряжения делает их надежными в использовании.
Тем не менее, импульсные блоки отличаются высоким уровнем электромагнитных помех, которые могут вызывать сбои в работе чувствительных приборов и радиооборудования. Для борьбы с этим используют фильтры и экранирование, но полностью исключить проблему не всегда удается.
Еще один недостаток – сложность конструктивной реализации. Высокочастотные компоненты требуют точной сборки и хорошего качества компонентов, что сказывается на стоимости и долговечности. В случае некорректной работы или некачественного изготовления могут возникнуть сбои и поломки, особенно при перепадах напряжения или длительной эксплуатации.
Таким образом, классические импульсные блоки питания предлагают баланс между компактностью и эффективностью, однако требуют внимательного подхода к выбору и качеству компонентов для обеспечения стабильной работы и минимизации помех.
Линейные блоки питания: для каких задач подходят
Линейные блоки питания отлично подходят для лабораторных и опытных работ, где важна стабильность и чистота выходного напряжения. Они обеспечивают низкий уровень шумов и пульсаций, что важно при настройке и тестировании чувствительных электронных устройств, например, радиоприёмников, усилителей или измерительных приборов.
Если требуется точное и постоянное напряжение без колебаний, линейные блоки станут хорошим выбором. Они идеально подходят для научных исследований, прототипирования и тестирования электронной аппаратуры, где любые помехи способны исказить результаты или повлиять на работоспособность устройств.
Для питания уникальных и мощных устройств, требующих стабильности и аккуратности, рекомендуется использовать линейные блоки. В таких ситуациях важна не только точность, но и отсутствие импульсных помех, которые могут возникнуть при использовании импульсных устройств.
Небольшие по размеру и мощности устройства, например, зарядные для аккумуляторов или питания простых схем, могут также получать выгоду от использования линейных блоков за счёт своей надежности и простоты исполнения.
| Задача | Обоснование |
|---|---|
| Экспериментальные работы | Низкий уровень шумов обеспечивает точность измерений и стабильность работы устройств. |
| Настройка радиооборудования | Чистое выходное напряжение снижает уровень помех и искажения сигналов. |
| Питание чувствительных датчиков и измерительных систем | Отсутствие импульсных помех гарантирует точные показания и надежность эксплуатации. |
| Маленькие зарядные устройства или источники питания для электроники | Простота и стабильность работы делают их предпочтительным выбором для небольших задач. |
Трансформаторные и безтрансформаторные схемы: сравнительный анализ
При выборе блока питания важно определить, какая схема подходит под конкретные требования: трансформаторная или безтрансформаторная. Трансформаторные блоки используют понижающий трансформатор для преобразования сетевого напряжения, что обеспечивает стабильность и защиту от скачков. Такие схемы легко реализовать и они хорошо фильтруют высокочастотные помехи, что делает их надежными для стационарных устройств.
В безтрансформаторных схемах используют импульсные преобразователи, что позволяет значительно уменьшить размеры и вес блока питания. Они отличаются высокой энергоэффективностью и более широким диапазоном входных напряжений. Однако такие схемы могут генерировать электромагнитные помехи, и требуют более тщательной фильтрации, а также защиты от перенапряжений.
Если нужен стабильный, проверенный во времени источник питания для чувствительной техники – лучше выбрать трансформаторные схемы. Они устойчивы к скачкам напряжения и легко модулируются под различные стандарты. Для проектов, требующих компактности и малоэнергоемкости – важнее импульсные безтрансформаторные решения, несмотря на необходимость дополнительной фильтрации.
Обратите внимание, что стоимость трансформаторных схем, как правило, выше за счет стоимости трансформатора и более тяжелого исполнения. Безтрансформаторные же блоки легче и дешевле в производстве, их проще интегрировать в более миниатюрные устройства. В конечном счете, выбор зависит от условий эксплуатации, требований к надежности и размера устройства.
Современные универсальные блоки: что следует учитывать при покупке
Обратите внимание на диапазон входных напряжений: предпочтительно выбирать блоки с диапазоном, охватывающим 100-240 В, чтобы обеспечить совместимость с разными электросетями по всему миру.
Изучите наличие функций защиты, таких как защита от перегрузки, короткого замыкания и перепадов напряжения. Эти параметры помогают снизить риск повреждения подключенных устройств и увеличивают срок службы блока питания.
Обратите внимание на совместимость по мощности. Расчетите приблизительное энергопотребление устройств, которые планируете подключать, чтобы выбрать блок с запасом по мощности минимум на 20-30 %, избегая перегрузок.
Оцените наличие интерфейсов и разъемов. Современные универсальные блоки обычно оснащены несколькими разъемами, поддерживающими разные стандарты, что облегчает подключение различных устройств без использования дополнительных адаптеров.
Обратите внимание на степень эффективности. Модели с высоким КПД снижают потери энергии и уменьшают выделение тепла. Маркировка 80 Plus или лучше свидетельствует о достойных показателях эффективности.
Проверьте наличие системы охлаждения и уровень шума. Модели с хорошей вентиляцией и тихими вентиляторами позволяют использовать блоки в тихих рабочих условиях или домашних настройках без дискомфорта.
Обратите внимание на компактность и вес. Современные конструкции часто отличаются меньшими размерами и меньшей массой, что удобно при ограниченном пространстве или мобильных условиях.
Перед покупкой внимательно изучите отзывы и рейтинги. Это помогает выявить реальные показатели надежности и долговечности конкретных моделей, а также понять уровень сервиса производителя.
Понимание этих аспектов поможет выбрать универсальный блок питания, который удовлетворит технические требования и прослужит долго в самых разнообразных сценариях использования.
Принцип работы различных схем питания и схемотехнические нюансы
Для стабилизации напряжения в блоках питания используют различные схемы, каждая из которых характеризуется своими преимуществами и особенностями реализации. Начнем с линейных стабилизаторов: в их конструкции ключевую роль играет наличие пассивных компонентов – транзистора и стабилизатора, которые поддерживают постоянное напряжение за счет рассеивания избыточной энергии в виде тепла. Основным их преимуществом считается низкий уровень шумов и простота схемотехники; к недостаткам – низкая эффективность при больших разницах входного и выходного напряжения, что ведет к значительным потерям энергии и необходимости использования крупного радиатора.
Переключающие схемы, такие как импульсные стабилизаторы, используют высокочастотные транзисторы, диоды и фильтры для преобразования питания. Они работают по принципу быстрого включения и выключения транзистора, что создает импульсы, которые затем сглаживаются индуктивностями и емкостями. Такой подход обеспечивает значительно более высокую эффективность, позволяя уменьшить тепловыделение и размеры блока питания. Однако при этом возрастает уровень электромагнитных помех, что требует использования дополнительных фильтров и экранировки.
При проектировании схем питания важно учитывать параметры трансформаторов, их трансформация мощности и сопротивление. В случае использования трансформаторов с понижением или повышением напряжения, следует правильно выбрать параметры катушек и учитывать особенности их эксплуатации в условиях тепловых и электрических нагрузок – это снижает риск перегрева и повреждения компонентов. Для импульсных схем необходимо уделять особое внимание выбору компонентов с высокими скоростными характеристиками и минимальными паразитными емкостями и индуктивностями, что помогает уменьшить уровень искажений и электромагнитных помех.
Также важно учитывать равномерность распределения тепла в корпусе блока питания, особенно при использовании линейных стабилизаторов. Не рекомендуется размещать мощные элементы слишком близко друг к другу без учета теплового режима, чтобы не допустить перегрева и сбоя работы схемы. Для повышенной надежности целесообразно использовать провода с достаточной толщиной, что снижает падение напряжения и сопротивление цепи, а также избегать чрезмерных пусковых токов, вредных для преобразователей и мощных транзисторов.
Работа трансформатора и выпрямителя в импульсных блоках
Для эффективной работы импульсного блока питания важно правильно подобрать трансформатор. Он преобразует входное переменное напряжение в высокочастотный сигнал, соответствующий частоте переключения ключей. Обратите внимание на материал сердечника – лучше использовать ферриты с низкими потерями, чтобы снизить тепловы потери и повысить стабильность работы.
Конструкцию трансформатора следует оптимизировать под конкретные параметры мощности и частоты. Используйте тонкие медные провода для обмоток, чтобы уменьшить сопротивление и снизить нагрев. При проектировании важно обеспечить хорошую теплоотдачу, ведь температурное расширение может влиять на параметры трансформатора.
Выпрямитель в импульсных блоках обычно собирается из диодов с быстрым или сверхбыстрым переходом, способных работать при высоких частотах. Их выбирают по максимальному току и импульсному напряжению. Расположение диодов влияет на тип выпрямителя: мостовая схема дает стабильное постоянное напряжение, а однополупериодная – более простая, но с пульсациями.
Для улучшения качества выпрямленного сигнала используют фильтры: индуктивности и конденсаторы. Индукторы снижают пульсации, а большие конденсаторы – сглаживают напряжение. Важно не допускать избыточной индуктивности, чтобы не снизить эффективность переключения, и выбирать ёмкости с низким equivalent series resistance.
Обеспечьте правильное охлаждение трансформатора и диодов: тепловая устойчивость компонентов напрямую влияет на надежность и долговечность блока. Используйте радиаторы или активное охлаждение при необходимости, особенно в условиях высокого нагрева или длительной нагрузки.
Рассматривайте параметры нагрузки и согласуйте трансформатор и выпрямитель с реальной нагрузкой. Неправильный подбор может вызвать перенагрев, снижение КПД и сокращение срока службы устройства. Тщательные расчеты и тесты позволяют добиться стабильной работы всей системы.
Обратная связь и стабилизация напряжения
Используйте операционный усилитель для формирования обратной связи, которая регулирует выходное напряжение и сокращает его отклонения. В большинстве схем стабилизации применяется делитель напряжения, состоящий из резисторов, примерный режим которой корректируется обратной связью по мере изменения входных условий.
Обеспечьте высокую точность и низкий уровень шумов, подбирая резисторы с минимальными допусками. Точные компоненты позволяют снизить ошибку стабилизации и обеспечить стабильное выходное напряжение даже при изменениях нагрузки.
Для уменьшения колебаний и вибрации на выходе установите фильтры или конденсаторы по цепи обратной связи. К примеру, добавление небольшого конденсатора на вход операционного усилителя снижает чувствительность к быстрым изменениям тока и повышает устойчивость всей системы.
Регулярно проверяйте параметры схемы с помощью мультиметра или осциллографа. Мониториng показателей позволяет своевременно выявлять недостатки и вносить корректировки, избегая перерасхода энергии или скачков напряжения.
Используйте стабилизаторы напряжения с встроенной обратной связью для автоматической корректировки. Такие устройства обеспечивают постоянство уровня тока и напряжения без необходимости постоянного вмешательства в схему.
Роль фильтров и защитных цепей в обеспечении стабильности
Используйте фильтры для устранения электромагнитных помех (ЭМП) и высокочастотных скачков, что предотвращает искажение сигнала и обеспечивает стабильную работу устройств. Наиболее эффективными считаются электролитические конденсаторы и ферритовые кольца, сглаживающие входные колебания напряжения.
Включите в схему защитные цепи, такие как предохранители и автоматические отключатели, чтобы автоматически отключать питание при коротком замыкании или перегрузке. Это защищает компоненты блока питания и увеличивает его долговечность.
Добавляйте варисторы и импульсные ограничители для подавления скачков напряжения, которые могут возникнуть при грозовых разрядах или скачках в электросети. Они быстро реагируют на резкие скачки, уменьшая риск повреждения элементов схемы.
Размещайте защитные цепи максимально близко к входу питания, чтобы минимизировать распространение электромагнитных помех по цепи. Это повышает эффективность фильтрации и снижает нагрузку на остальные компоненты.
Проводите регулярную проверку и замену изношенных элементов фильтров и защитных цепей, чтобы сохранить эффективность защиты. Обеспечьте хорошую заземляющую систему, чтобы снизить риск повреждений и обеспечить безопасную работу.
Участие микросхем управляемых силовых элементов в схемотехнике
Используйте микросхемы управления для оптимизации работы силовых элементов, что повышает эффективность питания и обеспечивает более точное регулирование тока и напряжения. В схемах блоков питания такие микросхемы позволяют реализовать защиты от коротких замыканий, перегрева и перенапряжений, предотвращая повреждение компонентов и продлевая срок службы устройства.
Обеспечивайте правильный подбор микросхем в соответствии с требуемыми параметрами нагрузки и тепловыми условиями. Например, при проектировании импульсных блоков питания применяют драйверы управляющих ключами типа MOSFET, которые быстро переключаются, минимизируя потери энергии. Также в цепях с высокой нагрузочной способностью рекомендуется использовать микросхемы с встроенной защитой от токовых пиков и повторных запусков.
Важно правильно интегрировать микросхемы управления в схему: внимательно продумывайте расположение и межсоединения, чтобы снизить влияние помех и обеспечить стабильную работу всей системы. Используйте фильтры и экранирование, особенно в случаях, когда микросхемы управляют мощными силовыми транзисторами, чтобы минимизировать влияние электромагнитных помех.
Внимательно анализируйте параметры управляющих микросхем и силовых элементов, следите за совпадением их рабочих характеристик. Наличие возможностей программирования включает широкие возможности для точной настройки параметров и повышения эффективности вашей схемы. Опирайтесь на актуальные datasheet и лучшие практики проектирования для достижения стабильных и надежных результата.
Практические советы по выбору блока питания для разных устройств
Определяйте мощность блока питания, опираясь на потребляемую мощность устройства, и добавляйте запас около 20-30%, чтобы обеспечить стабильную работу и избежать перегрузок. Например, для компьютера с мощностью нагрузки 300 Вт выбирайте блок на 350-400 Вт.
Обратите внимание на напряжение и силу тока в выходных цепях. Для устройств с чувствительной электроникой выбирайте блоки с высокой стабильностью напряжения и минимальными колебаниями.
Для портативных гаджетов лучше использовать блоки питания с компактными размерами и разъемами, совместимыми с конкретными устройствами, чтобы избежать проблем с подключением и ограничениями по пространству.
Если планируете использование блока в условиях высокой нагрузки или в непрерывном режиме, отдавайте предпочтение моделям с большими запасами по мощности и системой охлаждения, чтобы снизить риск перегрева.
Подбирайте блок питания с защитой от короткого замыкания, перегрузки и перепадов напряжения. Это поможет защитить ваше устройство и увеличить срок его службы.
Для питания устройств, работающих от сети с нестабильным напряжением, выбирайте модели с встроенными стабилизаторами и фильтрами помех, чтобы обеспечить постоянство уровня питания.
Обратите внимание на сертификацию и качество элементов внутри блока. Надежные модели обычно имеют сертификаты соответствия и используют качественные компоненты, что снижает риск возникновения аварийных ситуаций.
Как определить мощность и выходное напряжение для компьютера
Чтобы выбрать подходящий блок питания, сначала выясните максимальные требования вашего компьютера к энергии и напряжению. Для этого изучите спецификации компонентов, особенно видеокарту и процессор, так как именно они требуют самой высокой мощности. Обычно указанные параметры можно найти в документации или на сайте производителя. Обратите внимание на потребляемую мощность каждого компонента, зафиксированную в ваттах, а также параметры питания, такие как напряжение(12 В, 5 В, 3,3 В).
Для определения необходимой мощности сложите требования всех устройств, учитывая их минимальные и максимальные показатели. На практике лучше оставить запас в 20-30%, чтобы учесть будущие апгрейды и непредвиденные нагрузки. Например, если суммарная потребляемая мощность составляет 450 Вт, выбирайте блок с мощностью не ниже 550-600 Вт.
Выходное напряжение должно соответствовать требованиям системной платы и компонентов. Типичные значения для стандартных ПК: 12 В – для питания видеокарт и процессоров, 5 В – для некоторых периферийных устройств, 3,3 В – для контроллеров и памяти. На блоке питания ищите маркировку +12 В, +5 В, +3,3 В, эти параметры должны точно совпадать или превышать требования компонентов.
Используйте таблицы спецификаций вашего оборудования и сравнивайте с характеристиками блоков питания. Хорошо, если выбранный блок имеет сертификаты качества (80 PLUS) и возможности стабильного питания при нагрузке. Тогда ваши компоненты получат надёжное и безопасное питание, а сама система – стабильную работу и запас прочности.
Выбор блока питания для светодиодных систем
При подборе блока питания для светодиодных систем важно учитывать мощность, чтобы избежать перегрузки и обеспечить стабильную работу светодиодов. Расчёт мощности выполняется исходя из суммарной потребляемой мощности всех светодиодов в цепи. Для этого умножьте потребляемое каждым светодиодом значение на количество ламп или диодов.
Обратите внимание на тип тока: большинство светодиодов требуют постоянного тока, и важно выбрать блок питания, который соответствует нужному напряжению и силе тока. Например, для популярных светодиодов с напряжением 3,3 В подходят блоки на 5 В с возможностью регулировки тока.
Иногда бывает полезным приобрести блок питания с запасом – примерно на 20-30% больше заявленной мощности. Это позволит компенсировать возможные пусковые токи, тепловые потери и будущие расширения системы.
Различают блоки питания по классу защиты: IP20 – подходят для внутреннего монтажа в сухих помещениях, IP65 или IP67 – для уличных и влажных условий. Выбор зависит от условий эксплуатации светодиодной системы.
Ключевым аспектом является качество сборки и наличие защитных функций – короткое замыкание, перегрузка, перегрев. Они увеличивают долговечность питания и защищают систему в непредвиденных ситуациях.
Для стабильной работы рекомендуется использовать стабилизированные блоки питания. Они поддерживают постоянное напряжение независимо от колебаний нагрузки и питающего источника, что важно для яркости и стабильности светодиодов.
Если рассматриваете подключение нескольких цепей или длинных линий, лучше выбрать блок питания с возможностью регулировки выходных параметров или установить саблю системы для равномерного распределения тока.
Рекомендации по подбору устройств для электроники с высокой чувствительностью
Обратите внимание на наличие фильтров низких и высоких частот в блоке питания. Они значительно снижают влияние электромагнитных помех, что важно для точных измерительных приборов и чувствительных датчиков.
Выбирайте источники с низким уровнем пульсаций и шума. Например, замеры электропитания с графиками виміру показывают, что устройства с LC-фильтрами или стабилизаторами с низким уровнем шумов обеспечивают стабильное питание без искажений сигнала.
Обеспечьте наличие хорошей экранировки и заземления. Корпус блока питания и кабели должны иметь металлическую оболочку и надежное заземление, что минимизирует внешние электромагнитные влияния.
Рассмотрите возможность использования источников питания с активной фильтрацией или регуляторами напряжения. Их наличие помогает удерживать стабильное выходное напряжение даже при перепадах входных параметров или пиковых нагрузках.
Обратите внимание на параметры входной сети: наличие фильтров помех и соответствие стандартам электросети в вашем регионе снизит риск проникновения нестабильности в цепь питания.
Для особо чувствительных устройств выбирайте источники с возможностью ключевого контроля и мониторинга параметров питания. Наличие встроенных индикаторов текущей нагрузки и защиты от короткого замыкания поможет быстро реагировать на возможные сбои.
Помните о необходимости использования кабелей и соединительных элементов высокого качества. Минимизация сопротивления и шумов достигается за счет правильного выбора кабельных соединений и коротких линий передачи.
Что проверять при покупке: параметры, качество сборки и сертификация
Перед покупкой обязательно ознакомьтесь с номинальной мощностью блока питания и его текущей нагрузкой. Проверьте, что заявленная мощность соответствует вашим потребностям и не превышает реальные требования системы. Обратите внимание на стабильность выдаваемого тока и наличие внепредельных режимов для защиты компонентов.
Качество сборки играет ключевую роль в долговечности и надежности. Осмотрите пайку и кабели, убедитесь в отсутствии дефектов и некачественных соединений. Обратите внимание на наличие надежных разъемов с фиксатором, а также толщину и изоляцию кабелей – они не должны быть слишком тонкими или жесткими.
Не менее важна сертификация продукции. Проверьте наличие сертификатов соответствия, таких как 80 PLUS, который указывает на эффективность работы блока питания. Чем выше класс сертификации, тем меньше энергии теряется при преобразовании, а значит – больше стабильности и меньшая нагрузка на компоненты.
Обратите внимание на наличие защитных систем: ОЗУ (Over Voltage Protection), ОПП (Over Power Protection), ОРУ (Over Current Protection) и короткое замыкание. Их наличие и корректная работа обеспечивают безопасность при непредвиденных ситуациях.
Проверьте качество вентилятора и систему охлаждения. Блок питания с тихим, эффективно охлаждающим вентилятором и качественным теплоотводом способствует стабильной работе и уменьшает риск перегрева.
При возможности узнайте отзывы о конкретной модели и бренде. Надежные производители чаще используют качественные компоненты и проходят строгие тесты. Не стоит экономить на столь важной части системы, ведь от ее исправности зависит стабильность всей работы компьютера.
